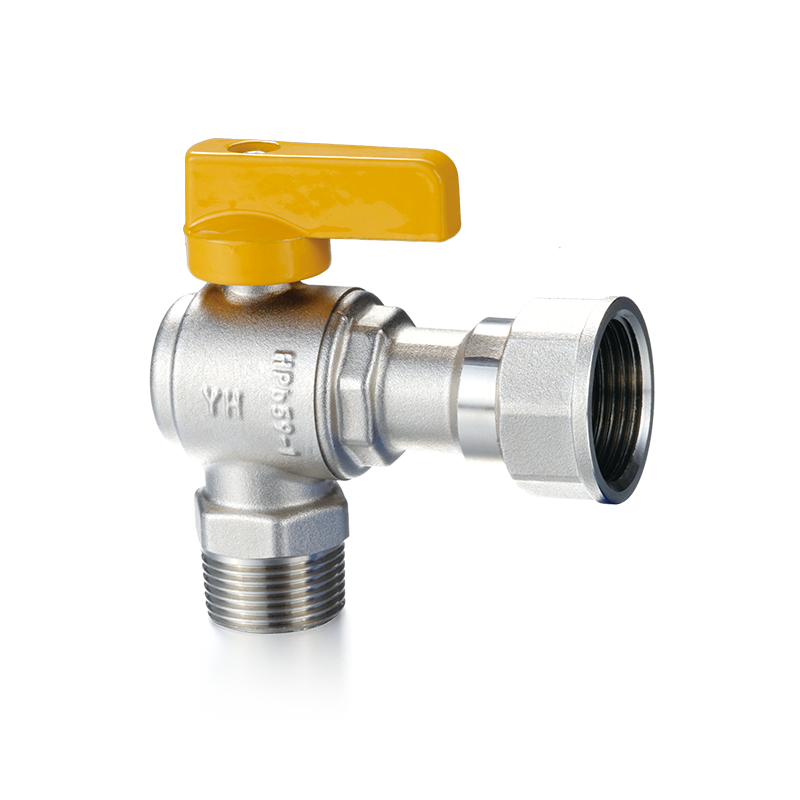

Katup Bola Sudut Kanan Kuningan Produsen

Ikhtisar Teknis

Itu Katup Bola Sudut Kanan Kuningan mewakili kemajuan penting dalam mekanika fluida, yang dirancang khusus untuk mengoptimalkan ruang dan mengubah arah dalam arsitektur saluran pipa berkinerja tinggi. Tidak seperti katup inline standar yang memerlukan sambungan pipa tambahan dan siku 90 derajat yang terpisah, katup tersebut Katup Bola Sudut Kanan Kuningan mengintegrasikan kontrol cairan dan pengalihan arah ke dalam satu bodi kompak. Desain unik ini meminimalkan potensi titik kebocoran, secara signifikan mengurangi biaya tenaga kerja pemasangan, dan mengurangi keseluruhan jejak pemasangan mesin atau pipa ledeng.

Bagi insinyur industri dan spesialis pengadaan, efisiensi aliran fluida adalah metrik terpenting. Ningbo Yunhua Valve Co., Ltd. menerapkan penelitian hidrolik yang ketat untuk memastikan bahwa geometri internal Katup Bola Sudut Kanan Kuningan mengurangi turbulensi yang dihasilkan secara alami ketika cairan berubah arah pada sudut kanan. Dengan mempertahankan transisi inti internal yang mulus, desain katup ini mengoptimalkan karakteristik aliran, mengurangi penurunan tekanan, dan menstabilkan kinerja sistem.

Integritas Materi

Itu performance of a Katup Bola Sudut Kanan Kuningan dalam lingkungan industri yang menuntut sangat bergantung pada metalurgi. Pemilihan nilai paduan premium memastikan bahwa badan katup dapat menahan tekanan mekanis yang tinggi, oksidasi kimia, dan dezincifikasi. Formulasi premium seperti HPb59-1 dan CW617N banyak digunakan dalam manufaktur profesional untuk memberikan keseimbangan ideal antara kekuatan tarik dan kemampuan mesin.

Di bawah ini adalah perbandingan parameter teknis terperinci yang menguraikan komposisi kimia dan perilaku kinerja paduan kuningan industri standar yang digunakan dalam produksi Katup Bola Sudut Kanan Kuningan :

Ningbo Yunhua Valve Co., Ltd. menerapkan proses verifikasi material yang komprehensif di fasilitas seluas 20.000 meter persegi, memastikan bahwa setiap batch batang kuningan mentah sesuai dengan spesifikasi paduan ini. Dengan menggunakan bengkel pengujian lanjutan untuk memeriksa bahan mentah yang masuk, integritas struktural setiap penyelesaian Katup Bola Sudut Kanan Kuningan dijamin sepenuhnya.

Dinamika Fluida Inti

Itu internal mechanical operation of the Katup Bola Sudut Kanan Kuningan bergantung pada bola mesin presisi seperempat putaran yang ditempatkan di dalam rongga badan katup. Ketika operator memutar tuas atau aktuator sebesar 90 derajat, port internal bola sejajar langsung dengan saluran masuk dan keluar ortogonal.

Dari perspektif dinamika fluida, jalur sudut kanan menimbulkan gaya sentrifugal pada media yang bergerak saat menyentuh dinding ruang belakang badan katup sebelum keluar. Untuk mengatasi hal ini, lubang bagian dalam bola harus dipoles hingga mencapai lapisan cermin untuk meminimalkan gesekan lapisan batas. Dalam posisi terbuka penuh, berkualitas tinggi Katup Bola Sudut Kanan Kuningan menciptakan jalur aliran efisien yang meminimalkan kavitasi lokal dan gaya geser yang umum terjadi pada desain alternatif tingkat rendah.

Sistem Penyegelan

Untuk menjamin integritas operasional jangka panjang dan penutupan kedap gelembung secara menyeluruh, arsitektur penyegelan a Katup Bola Sudut Kanan Kuningan harus dibuat dari bahan elastomer atau fluoropolimer yang sangat berketahanan tinggi. Segel utama yang mengelilingi bola kuningan atau berlapis krom internal mengalami gesekan konstan, ekspansi termal lokal, dan tekanan saluran yang bervariasi.

Polytetrafluoroethylene (PTFE) tetap menjadi tolok ukur industri karena kelembaman kimianya yang luar biasa dan koefisien gesekan yang rendah. Namun, aplikasi spesifik yang menuntut memerlukan variasi penyegelan yang dimodifikasi untuk memperpanjang masa pakai katup. Tabel di bawah menyajikan analisis komparatif bahan penyegel utama yang diintegrasikan ke dalam konfigurasi katup sudut kanan industri:

Dengan memilih pasangan penyegelan yang benar untuk Katup Bola Sudut Kanan Kuningan , para insinyur dapat secara efektif menghilangkan kebocoran inline dan degradasi kursi dini.

Konfigurasi Pelabuhan

Saat mengintegrasikan a Katup Bola Sudut Kanan Kuningan ke dalam loop fluida, pemilihan konfigurasi lubang internal yang sesuai akan berdampak langsung pada efisiensi sistem dan stabilitas tekanan hilir. Desain sudut kanan pada dasarnya dikategorikan menjadi dua jenis port berbeda:

Port Penuh (Bore Penuh) : Dalam desain port penuh, diameter bagian dalam jalur aliran bola sangat cocok dengan diameter pipa nominal. Ketika fluida melewati port penuh Katup Bola Sudut Kanan Kuningan , pembatasan aliran dijaga agar tetap minimum. Hal ini penting untuk cairan kental atau aplikasi yang mengharuskan mempertahankan laju aliran volumetrik maksimum.

Port Standar (Bore Berkurang) : Katup port standar dilengkapi lubang aliran internal yang satu ukuran lebih kecil dari pipa penghubung. Konfigurasi ini menimbulkan sedikit pembatasan pada aliran fluida, yang dapat sedikit meningkatkan kecepatan aliran sekaligus menyebabkan penurunan tekanan yang lebih tinggi pada putaran 90 derajat. Keuntungan utama dari desain pelabuhan standar adalah ukuran fisiknya yang ringkas dan biaya yang lebih rendah, menjadikannya ideal untuk sistem yang pembatasan alirannya kecil tidak berdampak pada hasil operasional.

Kepatuhan Terhadap Peraturan & Sertifikasi

Pengadaan B2B global mewajibkan kepatuhan yang ketat terhadap manajemen mutu internasional dan protokol keselamatan lingkungan. Untuk proyek bervolume tinggi, fasilitas manufaktur harus menunjukkan kepatuhan yang ketat terhadap standar kualitas yang terverifikasi. Ningbo Yunhua Valve Co., Ltd. memastikan bahwa bengkel pemesinan presisi otomatis dan jalur perakitan otomatisnya beroperasi di bawah sistem kualitas yang ketat untuk memenuhi ekspektasi ketat ini.

Tolok ukur global utama untuk Katup Bola Sudut Kanan Kuningan termasuk:

ISO 9001:2015 : Memvalidasi bahwa desain, manufaktur, dan operasi pengujian pabrik menjaga konsistensi proses yang lengkap dan kerangka perbaikan berkelanjutan.

Persetujuan CE : Menyatakan bahwa katup mematuhi persyaratan keselamatan dan kinerja struktural yang ketat yang ditetapkan oleh Petunjuk Peralatan Tekanan Eropa.

Kepatuhan RoHS & NSF : Memastikan bahwa kandungan timbal dalam matriks kuningan dibatasi secara ketat atau dihilangkan sama sekali jika peraturan keselamatan kontak dengan air minum atau makanan berlaku.

Perpipaan dengan Ruang Terbatas

Dalam desain industri modern, meminimalkan kebutuhan ruang merupakan komponen penting dalam rekayasa struktur. Saat merutekan sistem perpipaan yang rumit dalam lingkup mesin industri yang kompak, katup inline tradisional yang dikombinasikan dengan alat kelengkapan pipa 90 derajat sering kali terbukti terlalu besar. Itu Katup Bola Sudut Kanan Kuningan mengatasi tantangan ini dengan memungkinkan para insinyur melakukan belokan tajam 90 derajat langsung pada titik kendali fluida. Optimalisasi tata letak ini sangat dihargai dalam sistem penyaringan oli, peralatan pembersih industri, dan saluran cairan kendaraan komersial, di mana setiap milimeter jarak ruang sangatlah penting.

Sistem HVAC dan Pemanasan Cairan

Sistem pemanas, ventilasi, dan pendingin udara (HVAC) komersial membuat komponen pipa mengalami siklus ekspansi dan kontraksi termal yang tiada henti. SEBUAH Katup Bola Sudut Kanan Kuningan sering digunakan sebagai simpul isolasi penting dalam loop bypass boiler, manifold pemanas di bawah lantai, dan jalur sistem chiller. Konduktivitas termal yang tinggi dan stabilitas termal dari kuningan industri memungkinkan katup mempertahankan bentuk struktural di bawah fluktuasi suhu yang konstan, mencegah retak atau melengkung yang terkait dengan komponen logam sintetis atau bermutu rendah.

Jalur Pneumatik dan Hidraulik

Dalam sistem perakitan pabrik otomatis, saluran pneumatik bertekanan sedang dan sirkuit distribusi tenaga hidrolik memerlukan gangguan aliran yang instan dan aman dari kegagalan. Aksi seperempat putaran cepat dari Katup Bola Sudut Kanan Kuningan memberikan kemampuan mematikan seketika. Ningbo Yunhua Valve Co., Ltd. menggunakan armada peralatan mesin CNC domestik dan internasional yang canggih untuk memastikan kesesuaian toleransi yang diperlukan untuk sistem udara bertekanan berkecepatan tinggi. Toleransi produksi yang ketat mencegah molekul udara bertekanan tinggi keluar melalui antarmuka batang atau benang, sehingga mengurangi kehilangan udara bertekanan yang mahal di seluruh fasilitas industri besar.

Peringkat Tekanan dan Suhu

Saat memilih model tertentu Katup Bola Sudut Kanan Kuningan , manajer pengadaan B2B harus menganalisis dengan cermat kurva peringkat Tekanan-Suhu komponen. Batas struktural katup ditentukan oleh peringkat tekanan nominal (PN), yang harus selalu melebihi tekanan lonjakan maksimum yang mungkin terjadi dalam sistem target.

Itu standard engineering ratings for high-quality right-angle valves are broken down below:

PN16 (16 Bar / sekitar 232 PSI) : Cocok untuk instalasi komersial ringan, sistem air domestik, dan saluran utilitas bertekanan rendah.

PN25 (25 Bar / sekitar 362 PSI) : Dirancang untuk aplikasi industri tugas berat, menara pendingin HVAC, dan saluran pneumatik tingkat menengah.

Batas Toleransi Suhu : Struktur khas kuningan bermutu tinggi beroperasi dengan aman dalam rentang suhu mulai dari -20 derajat Celcius hingga 120 derajat Celcius. Melebihi ambang batas termal ini dapat menurunkan elemen penyekat PTFE internal, yang menyebabkan tangisan internal pada kursi silang.

Jenis Akhir Koneksi

Untuk memastikan integrasi yang lancar ke dalam infrastruktur mekanis global, the Katup Bola Sudut Kanan Kuningan direkayasa dengan beberapa antarmuka gabungan standar:

NPT (Pipa Lancip Nasional) : Terutama digunakan di seluruh jaringan industri Amerika Utara, memanfaatkan konfigurasi ulir tirus yang menghasilkan segel interferensi saat dibungkus dengan pita PTFE atau penyekat ulir industri.

BSP / ISO 228 (Pipa Standar Inggris) : Diadopsi secara luas di seluruh pasar Eropa dan Asia. Benang ini dapat berbentuk paralel (BSPP) atau meruncing (BSPT), dan benang paralel bergantung pada mesin cuci elastomer atau penutup muka untuk menampung cairan bertekanan.

Perlengkapan Kompresi : Ideal untuk aplikasi di mana pengelasan lapangan atau penyadapan benang tidak praktis. Perlengkapan ini memungkinkan katup dijepit langsung ke pipa tembaga, PEX, atau pipa komposit multilapis dengan perkakas tangan dasar.

Pengujian Rantai Pasokan & Kontrol Kualitas

Mempertahankan rantai pasokan komponen bebas kesalahan yang tidak terputus sangat penting untuk konstruksi skala besar dan infrastruktur manufaktur. Ningbo Yunhua Valve Co., Ltd. memastikan konsistensi yang luar biasa dengan mempertahankan kapasitas produksi tahunan sebesar 2 juta set katup dan 100% pengujian kualitas internal.

Sebelum a Katup Bola Sudut Kanan Kuningan meninggalkan bengkel pengujian, ia menjalani inspeksi pneumatik dua tahap. Tahap pertama membuat cangkang katup menjalani pemeriksaan kebocoran ledakan bertekanan tinggi untuk menghilangkan cacat struktural pada pengecoran atau penempaan. Tahap kedua mengukur kinerja penyegelan kursi, menerapkan tekanan udara struktural terhadap inti bola tertutup untuk memastikan bahwa tidak ada kebocoran gelembung. Tingkat kendali kualitas ini secara drastis meminimalkan klaim garansi lapangan untuk distributor grosir global.

Panduan Torsi dan Keselarasan

Pemasangan fisik yang benar sangat penting untuk melindungi fungsi jangka panjang a Katup Bola Sudut Kanan Kuningan . Saat memasang ujung pipa ke badan katup, teknisi harus menggunakan kunci pas yang presisi dan terkalibrasi pada bidang heksagonal tertentu yang disediakan di dekat titik masuk benang. Menerapkan gaya ke ujung katup yang berlawanan atau melintasi sambungan rakitan pusat utama dapat merusak bentuk cangkang badan katup, merusak keselarasan internal dudukan PTFE dan menyebabkan kekakuan permanen selama pengoperasian manual.

Selain itu, jaringan pipa harus didukung dengan baik dan diselaraskan secara struktural sebelum pemasangan. Memaksa a Katup Bola Sudut Kanan Kuningan untuk menjembatani segmen pipa yang tidak cocok atau bengkok menimbulkan momen lentur tinggi yang memberikan tekanan berlebihan pada ujung sambungan katup, yang berpotensi menyebabkan retak korosi tegangan selama periode servis yang lama.

Pemeliharaan Pencegahan

Meskipun Katup Bola Sudut Kanan Kuningan pada dasarnya merupakan komponen yang perawatannya rendah, penerapan program pemeliharaan preventif rutin dapat melipatgandakan umur operasionalnya, khususnya pada sistem air sadah atau loop penanganan bahan kimia. Seiring waktu, kalsium karbonat, mineral terlarut, dan partikulat karat dapat mengendap di dalam rongga tidak aktif yang mengelilingi bola katup.

Jika katup tetap diam dalam posisi terbuka penuh selama berbulan-bulan, endapan mineral kristal ini dapat mengkristal pada permukaan bola yang halus. Ketika katup akhirnya dioperasikan, endapan keras ini dapat merusak dudukan PTFE yang lunak, sehingga secara permanen mengurangi kemampuan penyegelan katup. Menggerakan katup melalui siklus buka-tutup yang lengkap setidaknya sekali setiap triwulan akan menyapu bersih akumulasi permukaan lokal ini dan mendistribusikan kembali pelumas internal ke seluruh permukaan perapat.

Pemecahan Masalah Sebaris

Jika operator mengidentifikasi cairan yang mengalir atau terbentuk uap air di sekitar batang pegangan kontrol, hal ini sering kali menunjukkan bahwa cincin pengepakan batang internal telah menempel atau mengalami sedikit keausan akibat siklus frekuensi tinggi. Dalam rekayasa yang baik Katup Bola Sudut Kanan Kuningan , hal ini dapat dengan mudah diperbaiki tanpa melepas seluruh katup dari pipa aktif. Teknisi cukup mengencangkan mur pengemas eksternal yang terletak di bawah tuas pegangan sebanyak seperempat putaran menggunakan perkakas tangan standar. Penyesuaian kecil ini menekan kembali selongsong pengepakan PTFE internal ke batang, memulihkan segel struktural yang lengkap.

Apa keuntungan hidrolik utama menggunakan Katup Bola Sudut Kanan Kuningan dibandingkan katup bola inline standar dengan siku 90 derajat terpisah?

Jawaban : Desain terpadu dari Katup Bola Sudut Kanan Kuningan menghilangkan sambungan berulir atau disolder lengkap dari sistem fluida. Hal ini memangkas koefisien gesekan fluida total dibandingkan dengan katup inline independen yang dihubungkan ke siku pipa yang tiba-tiba. Jalur internal yang ramping pada badan katup sudut kanan mengurangi turbulensi lokal, menurunkan penurunan tekanan sistem secara keseluruhan, dan memberikan tapak fisik yang jauh lebih ringkas untuk pemasangan yang sempit.

Bagaimana komposisi paduan (seperti kuningan CW617N atau DZR) mempengaruhi masa pakai katup ini di lingkungan komersial yang agak korosif?

Jawaban : Kuningan standar dapat mengalami dezincifikasi bila terkena air agresif yang mengandung klorin atau karbon dioksida tingkat tinggi, suatu proses di mana seng terlepas dari matriks paduan, sehingga kerangka tembaga berpori dan lemah secara struktural rentan menangis. Memilih a Katup Bola Sudut Kanan Kuningan ditempa dari kuningan Tahan Dezincification (DZR) atau paduan CW617N memastikan adanya inhibitor metalurgi tertentu. Penambahan elemen ini mengunci atom seng dengan aman di dalam struktur kristal logam, mencegah pencucian bahan kimia dan secara signifikan memperpanjang umur operasional dalam jaringan air yang keras.

Apa karakteristik penurunan tekanan spesifik yang terkait dengan jalur aliran sudut kanan?

Jawaban : Karena media fluida harus berubah arah sebesar 90 derajat di dalam inti katup, penurunan tekanan melintasi a Katup Bola Sudut Kanan Kuningan sedikit lebih tinggi dibandingkan dengan katup bola inline port penuh yang lurus. Namun, penurunan tekanan ini jauh lebih rendah dibandingkan penurunan tekanan gabungan katup inline standar yang dipasangkan dengan fitting siku pipa putaran tajam konvensional. Jalur aliran internal dioptimalkan oleh produsen untuk meminimalkan hambatan cairan dan menjaga keluaran volumetrik yang stabil.

Bisakah Katup Bola Sudut Kanan Kuningan digunakan untuk pelambatan atau pengaturan aliran, atau hanya untuk tujuan mematikan?

Jawaban : Katup bola pada dasarnya dirancang untuk isolasi penuh (layanan hidup/mati). Menggunakan standar Katup Bola Sudut Kanan Kuningan untuk pelambatan terus-menerus—di mana katup dibiarkan terbuka sebagian—membuat tepi dudukan PTFE internal terbuka terhadap pergeseran fluida berkecepatan tinggi dan tekanan lokal yang terkonsentrasi. Hal ini dapat dengan cepat mengikis permukaan perapat dan menyebabkan kavitasi parah, yang menyebabkan kebocoran di bagian hilir ketika katup kemudian ditutup sepenuhnya.

Sertifikasi internasional apa yang harus disediakan oleh pabrik manufaktur untuk sistem air minum bebas timbal?

Jawaban : Untuk sistem perpipaan yang menyalurkan air minum yang dapat diminum, peraturan pengadaan biasanya memerlukan sertifikasi NSF/ANSI 61 atau NSF 372, yang memverifikasi bahwa kandungan timbal dalam komponen yang dibasahi berada di bawah ambang batas yang diamanatkan sebesar 0,25%. Fasilitas seperti Ningbo Yunhua Valve Co., Ltd. mempertahankan alur kerja pengujian material tingkat lanjut untuk memverifikasi bahwa produk kuningan khusus bebas timbal atau rendah timbal memenuhi kriteria kesehatan dan lingkungan yang ketat ini.

Bagaimana kinerja kursi PTFE standar dalam siklus termal berkelanjutan dalam aplikasi HVAC komersial?

Jawaban : Virgin PTFE memiliki kisaran suhu operasional yang luar biasa, sehingga dapat dengan mudah menangani fluktuasi cairan antara -20 derajat Celcius dan 120 derajat Celcius. Elastisitas alaminya memungkinkannya berubah bentuk sedikit di bawah tekanan ekspansi termal dan kembali ke profil aslinya saat sistem mendingin. Untuk loop siklus termal frekuensi tinggi yang ekstrem, penggunaan PTFE yang diperkuat atau Berisi Karbon memberikan stabilitas dimensi yang lebih besar dan mencegah mulur material selama pengoperasian jangka panjang.

Apa perbedaan antara batang tahan ledakan dan desain batang standar pada instalasi bertekanan tinggi?

Jawaban : Batang tahan ledakan dibuat dengan flensa bahu internal terintegrasi yang dipasang dari bagian dalam cangkang badan katup. Dalam aplikasi tekanan tinggi, gaya fluida internal mendorong batang ke atas melawan bahu pengaman ini, sehingga secara fisik batang tidak mungkin dikeluarkan dari badan katup selama pengoperasian atau di bawah lonjakan lonjakan yang ekstrem. Sebaliknya, batang rakitan eksternal yang lebih rendah hanya bergantung pada mur penahan bagian atas, sehingga menimbulkan risiko kegagalan yang sangat besar jika komponen penahan gagal di bawah tekanan.

Bagaimana cara pabrik melakukan pengujian kebocoran 100% untuk pengiriman grosir bervolume tinggi?

Jawaban : Untuk mengelola proses produksi besar-besaran sekaligus menjamin kualitas bebas cacat, fasilitas otomatis memasang stasiun pengujian pneumatik khusus tepat di akhir rangkaian perakitan. Perusahaan seperti Ningbo Yunhua Valve Co., Ltd., yang memiliki kapasitas tahunan sebesar 2 juta set katup, menenggelamkan katup rakitan atau menggunakan sistem peluruhan tekanan udara diferensial otomatis. Sensor yang dikendalikan komputer ini secara instan menandai hilangnya tekanan hanya sepersekian milibar saja, dan secara otomatis mengisolasi katup yang tidak sempurna sebelum dimasukkan ke dalam kotak dan dikirim.

Apa saja tanda-tanda kavitasi pada katup fluida berarah 90 derajat, dan bagaimana cara mencegahnya?

Jawaban : Kavitasi terjadi ketika tekanan fluida lokal turun di bawah tekanan uap cairan, menciptakan gelembung uap kecil yang pecah dengan hebat saat memasuki area bertekanan lebih tinggi. Keruntuhan ini menghasilkan gelombang kejut kecil yang terdengar seperti kerikil yang mengalir melalui pipa. Seiring waktu, kavitasi dapat menyebabkan lubang parah pada bola kuningan dan dinding bagian dalam. Hal ini dapat dicegah dengan menghindari kecepatan aliran yang berlebihan, memastikan tekanan masuk tetap mencukupi, dan memilih port penuh Katup Bola Sudut Kanan Kuningan untuk mencegah penurunan tekanan internal yang tajam.

Jenis sambungan manakah (NPT vs. ISO 228 Thread) yang memberikan stabilitas struktural lebih baik untuk mesin pneumatik industri tugas berat?

Jawaban : Kedua desain ulir menawarkan kekuatan mekanik yang sangat baik bila dikerjakan dengan benar. Benang NPT memiliki profil meruncing yang menyatukan benang kawin untuk membentuk segel struktural yang sangat kaku di sepanjang sambungan, yang membantu menahan getaran mekanis yang umum terjadi pada mesin industri berat. Ulir ISO 228 bersifat paralel dan mengandalkan permukaan penyegelan datar atau washer di dasar sambungan ulir, yang memfasilitasi perakitan dan pembongkaran lebih cepat selama perawatan mesin sambil menjaga integritas sambungan yang konsisten.
